HT22小型挖掘機說明書
2.2T微型挖掘機 燃油效率高，動力強勁，節能環保。
HT22小型挖掘機特點：
大臂采用倒置結構裝置，連接側擺頭采用鑄造一體成型，比焊接的更美觀、更堅固。全液壓先導操作：兩側先導手柄，推土鏟，行走操作，破碎錘和側擺功能，工作時，發動機啟動后，首先將安全鎖拉下，全車才會動作，這也可以有效地保護駕駛員有效的安全保護功能。
鋼履帶高低速：鋼履帶的壽命比橡膠履帶長，也可與橡膠履帶互換，電機選用高低速柱塞電機，電機隱藏式結構。
HT22小型挖掘機應用：
多功能：小型挖掘機除了挖掘、裝卸物料外，還可以用于特殊條件下的作業，如更換其他作業工具：安裝螺旋鉆用于鉆孔，安裝抓爪用于抓木，安裝用于松開地面，安裝破碎機、螺旋鉆、抓具、耙子、松土器、窄斗、抓斗、平斗、拖車等，以適應不同施工場合的其他配件。
2.2噸小型液壓挖掘機設計緊湊，油耗低，適合工程、小型工程、園林、農田、市政工程、蔬菜大棚、挖溝等作業。發動機體積小，設計簡單，易于維護。
HT22 迷你挖掘機參數
|
機器尺寸（單位m） |
|
|
總長度/運輸長度A |
4750mm |
|
總寬度B |
990mm/1300mm |
|
上部寬度D |
1050mm |
|
總高度（駕駛室頂）C |
2470mm |
|
標準履帶板寬度F |
230mm |
|
軌距G |
780mm/1090mm |
|
離地間隙H |
150mm |
|
尾部回轉半徑I |
780mm |
|
履帶接地長度J |
1200mm |
|
履帶長度K |
1500mm |
|
性能參數 |
|
|
工作質量（KG) |
2172kg |
|
斗容量M^3 |
0.056m3 |
|
額定功率 |
14.2KW/2200rpm |
|
回轉速度 |
9.5r/min |
|
爬坡能力 |
58% |
|
工作范圍（單位mm） |
|
|
挖掘高度 |
3365mm |
|
卸載高度 |
2385mm |
|
挖掘深度 |
2050mm |
|
垂直挖掘深度 |
1725mm |
|
挖掘半徑 |
3860mm |
|
回轉半徑 |
1720mm |
|
鏟刀起升高度 |
230mm |
|
刀片切割深度 |
275mm |
|
動臂擺動角度（左） |
75° |
|
動臂擺動角度（右） |
45° |
|
主要零部件 |
|
|
發動機 |
D1105 |
|
流量共享主閥 |
TRM10-BX-09-JNJT-01 |
|
斜盤式軸向柱塞變量泵 |
TFA10VO28/53R |
|
行走馬達 |
軸向變量柱塞馬達KTD-490 |
|
燃油箱 |
容量21L |
|
冷卻系統 |
容量5.05L |
|
液壓油箱 |
容量21.4L |

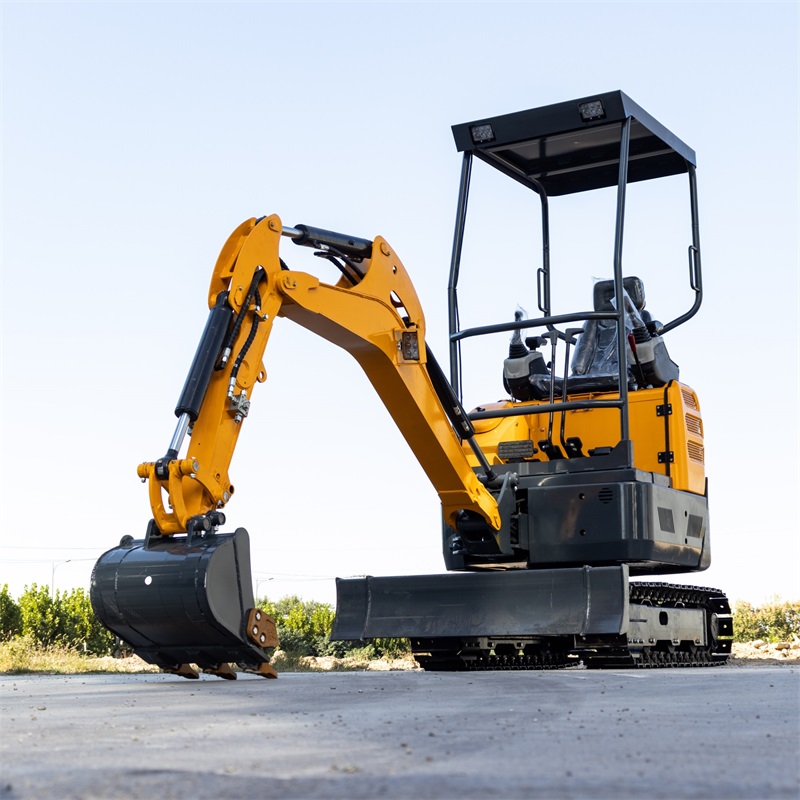

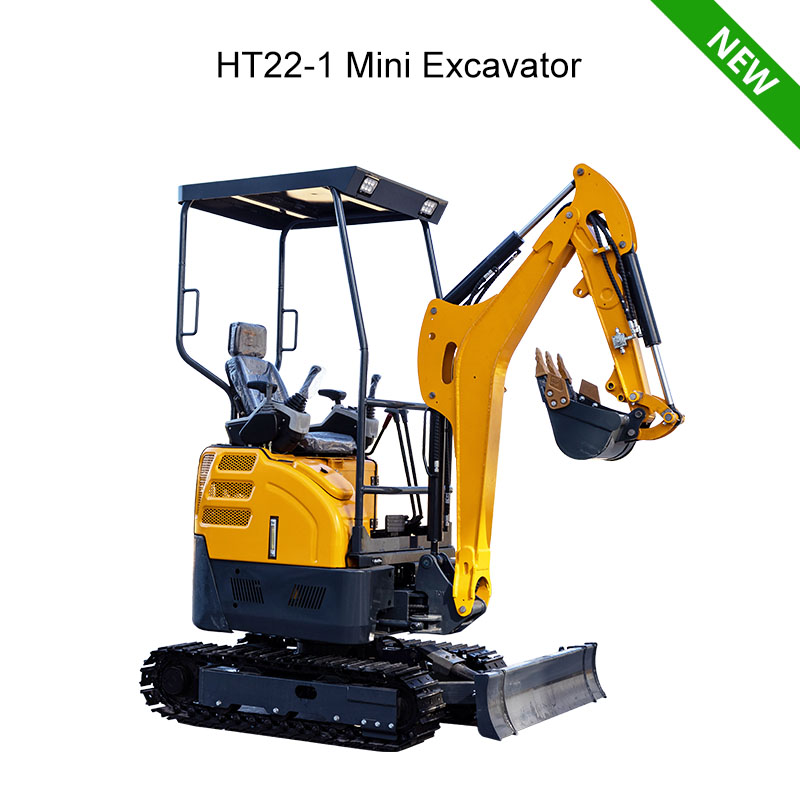

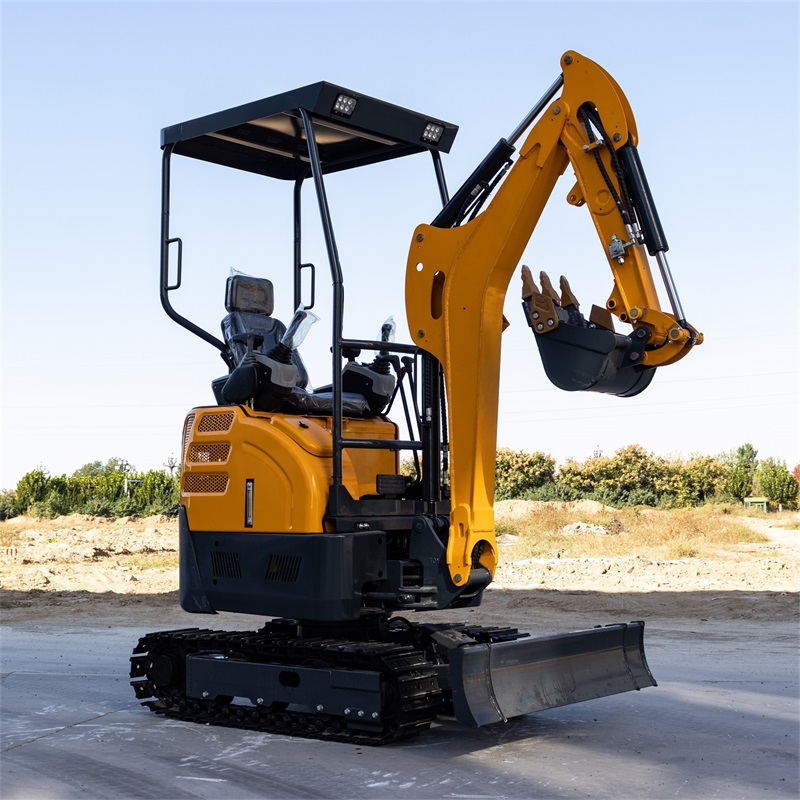

HT22微型挖掘機實物圖
